نظرة عامة على المنتج

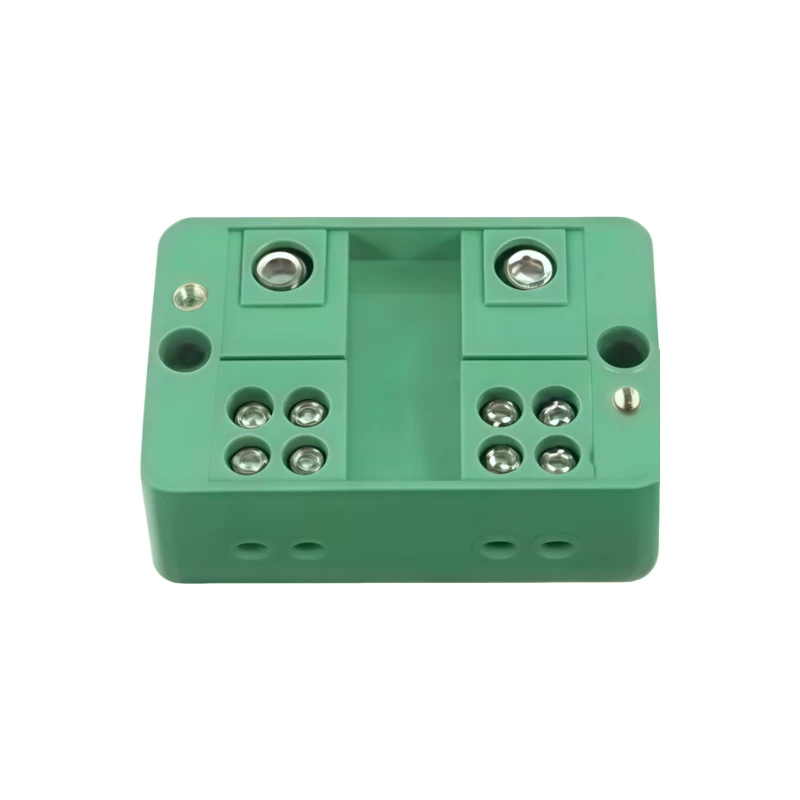

مدخلان وأربعة منافذ من 35 إلى 70 مترًا مربعًا عبارة عن كتلة توزيع مزدوجة-مزدوجة للخدمة الشاقة-تحتوي على مدخلين A/B معزولين كهربائيًا وأربعة فروع خارجية في جسم واحد. يستغرق الأمر كابلًا نحاسيًا يتراوح حجمه من 35 مم² إلى 70 مم² مباشرة، لذلك لم تعد الخزانة الواردة عالية الطاقة أو لوحة المحول الثانوية بحاجة إلى كتلتي تغذية فرديتين -متصلتين جنبًا إلى جنب.
القفص السلكي ذو الفم العريض-هو نقطة التصميم. كابل المقطع العرضي الكبير- يكون صلبًا وغير قابل للثني، كما أن العمود النحاسي الدائري يجبر القائم بالتركيب على انحناء الموصل قبل أن يعض المسمار. هنا يسقط الموصل مباشرة في قفص مفتوح من الأمام ويتم إغلاق المشبك فوقه، لذلك يبقى المفصل مشدودًا تحت الاهتزاز والتدوير الحراري.
يتم تصنيف كل تغذية واردة بـ 400 أمبير، مما يوفر 800 أمبير عبر الزوج، ويتم تصنيف كل من المنافذ الأربعة من 100 إلى 160 أمبير. ويعيد كل فرع{5}}الإنهاء من تلقاء نفسه، لذلك يمكن إعادة تشغيل أحد المنافذ دون إزعاج الثلاثة الأخرى.
المواصفات الفنية
القيم أدناه هي التكوين القياسي للإصدار 35-70 مم²؛ تأكيد ضد الرسم الخاص بك قبل الإصدار.
| المعلمة | قيمة |
| الخلاصات الواردة | 2 (تغذية مزدوجة A/B، معزولة كهربائيًا) |
| الفروع الصادرة | 4 |
| نطاق الأسلاك | 35 ملم² – 70 ملم² (النحاس) |
| القدرة الحالية | 400 ألف لكل تغذية (800 إجمالي) |
| تصنيف المخرج | 100-160 أمبير لكل منفذ |
| الجهد المقنن | 1000 فولت تيار متردد/تيار مستمر |
| اتصل بالمقاومة | أقل من أو يساوي 0.35 مΩ |
| قوة عازلة | أكبر من أو يساوي 2.5 كيلو فولت |
| مسافة الزحف (عزل A/B) | أكبر من أو يساوي 8 ملم |
| تصنيف عزم الدوران | أكبر من أو يساوي 3.0 نيوتن · م |
| مواد الإسكان | الكمبيوتر الشخصي، UL94 V-0 |
| درجة حرارة التشغيل | -40 درجة إلى +105 درجة |
| التخصيص | OEM / ODM مدعوم لكل رسومات العملاء |
| موك | يعتمد على التكوين. أوامر المحاكمة قابلة للتفاوض |
| ضمان الجودة | 12-24 شهرًا من تاريخ الشحن |
| معيار التصنيع | نظام إدارة الجودة ISO 9001 |
| التعبئة والتغليف | التعبئة والتغليف القياسية للتصدير |
| منافذ التسليم | ميناء نينغبو/ميناء شنغهاي |
| اقتباس التحول | خلال 24 ساعة |
المزايا الأساسية
أربع نقاط تحدد ما إذا كان من الممكن توصيل وحدة تغذية مزدوجة بمساحة 35-70 مم² داخل خزانة مزدحمة.
قفص سلكي عريض-يقبل كابل 35-70 مم²
يُفتح القفص على نطاق واسع بما يكفي لدخول موصل كامل بمساحة 70 مم² بشكل مستقيم، بدون تشذيب الجدائل على المنصة أو -التشكيل المسبق. تجبر محطة البريد الضيقة المثبت على ثني الكابل القاسي إلى نصف قطر لا يوجد به مساحة في اللوحة في كثير من الأحيان.
الإدراج المباشر بدون -الثني المسبق
من الصعب ثني الكابل السميك ويستهلك نصف قطر الانحناء عمق اللوحة. يؤدي الدخول الأمامي إلى إبقاء الموصل في مساره الطبيعي، مما يقلل من وقت توصيل الأسلاك في الموقع ويقلل من فرصة وجود خيط مثبت بشكل سيء عند المفصل.
قوة تثبيت عالية ضد السحب-للخارج
يتم تثبيت المشبك على الموصل بالكامل بدلاً من نقطة لولبية واحدة، لذلك يقاوم الكابل السحب-والارتخاء تحت الاهتزاز. عزم الدوران المقدر أكبر من أو يساوي 3.0 نيوتن متر بينما تكون مقاومة التلامس أقل من أو تساوي 0.35 متر أوم.
يوفر جسم التغذية المزدوج المدمج-مساحة للسكك الحديدية
تشترك خلاصتان وأربعة فروع في جسم واحد مدمج بدلاً من كتلتي تغذية مفردتين-، مما يؤدي إلى قطع مساحة اللوحة بنسبة 50% تقريبًا وإزالة الأسلاك-بين الكتل التي تعد مصدرًا شائعًا للخطأ. يتيح الغطاء الشفاف المزود بتعريف A/B المحفور بالليزر- إمكانية تتبع الدوائر دون فتح اللوحة.
محطة القفص السلكي مقابل محطة النحاس التقليدية
يظهر الفرق عند إدخال الكابل، ومرة أخرى عند أول-عزم دوران.
| نقطة المقارنة | محطة قفص الأسلاك (هذه الكتلة) | محطة النحاس التقليدية |
| دخول الكابل | قفص مفتوح يدخل الموصل مباشرة من الأمام | عمود أو شريط مستدير؛ يجب أن يكون الموصل ملفوفًا أو ملفوفًا |
| كابل 35-70 ملم² | ملائم بدون الثني-أو تشذيب الجدائل مسبقًا | يجب ثني الكابل الصلب للوصول إلى العمود |
| قوة لقط | يغلق المشبك على الموصل الكامل | الضغط المطبق عند نقطة لولبية واحدة |
| استقرار الاتصال | اتصال واسع الوجه، أقل من أو يساوي 0.35 متر مكعب | نقطة الاتصال، حساسة لكيفية عزمها |
| إعادة-الإنهاء | يمكن إعادة صياغة أي فرع من الفروع الأربعة بمفرده | غالبًا ما يؤدي إعادة توصيل إحدى الخلاصات إلى إزعاج الآخرين |
| مساحة لوحة تغذية مزدوجة-. | كتلة واحدة، ما يقرب من 50٪ مساحة أقل للسكك الحديدية | كتلتان منفصلتان بالإضافة إلى -أسلاك بين الكتل |
عملية الإنتاج المهنية
تتبع كل وحدة نفس الخطوات الخمس، ويتم تسجيل نتائج الاختبار لكل دفعة.
خيارات معالجة المواد والسطح
هناك قراران يستحقان التسوية قبل تقديم الطلب.
أجزاء بسبار وموصل
يحمل شريط النحاس 400 أمبير لكل تغذية. يتم ضبط الطلاء ومعالجة السطح في مرحلة الطلب، لذا قم بتأكيد الخيار الذي تحتاجه مقابل الرسم - فهو يؤثر على مقاومة التلامس وكيفية تصرف المفصل في حاوية رطبة أو قابلة للتآكل.
غلاف الكمبيوتر الشخصي المقاوم للهب-
الجسم عبارة عن جهاز كمبيوتر بتصنيف UL94 V-0، ويتم تصنيف الكتلة من -40 درجة إلى +105 درجة. يغطي هذا النطاق الخزانات الخارجية والديكورات الداخلية التي يتم تسخينها أثناء الخدمة.
سيناريوهات التطبيق
ثلاثة أماكن حيث تحصل كتلة 2 بوصة / 4 خارج 35-70 مم² على مساحة السكك الحديدية الخاصة بها.
خزائن الصناعية الواردة
تحتاج الخزانات الواردة ذات الطاقة العالية-التي يتم تغذيتها من مصدرين إلى توصيل كل من الخلاصات وأربعة مسارات للخارج دون مضاعفة السكة. تعمل مداخل A/B المعزولة على إبقاء الإمدادتين منفصلتين كهربائيًا على طول الطريق عبر الكتلة.
المحولات الثانوية الصادرة
على الجانب الثانوي، يكون الكابل الذي يتراوح طوله بين 35 و70 مم² متيبسًا ويكون طوله قصيرًا. تتيح أقفاص الدخول الأمامية- للمقاول وضع موصل كامل بمساحة 70 مم² دون مقاومة الانحناء، كما تتوافق منافذ 100-160 أمبير مع حماية فرعية نموذجية.
أنظمة التغذية المزدوجة-المتكررة
تتناسب المجموعة نفسها مع بنية التغذية المزدوجة- لمركز البيانات، وخزائن تخزين الطاقة مع مجموعات البطاريات الزائدة، والتوزيع الاحتياطي للاتصالات، حيث يجب أن تصل خلاصتان مستقلتان إلى أربع دوائر فرعية من مساحة واحدة.
